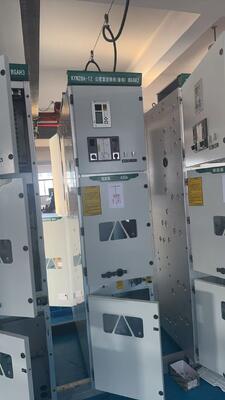

11kV 550mm 폭 630A-1250A 실내 장갑 탈착식 AC 금속 폐쇄 개폐기
제품 상세 정보
| 제품명 | MV 고정배전반 | 정격 전압 | 11kv |
|---|---|---|---|
| 비율 주파수 | 50Hz | 평가된 메인 버스 바 경향 | 630,1250,1600,2000,2500,3150A |
| 단구간 내성 경향(4S) | 20,25,31.5,40 KV | 최대 내전류 (성수기.) | 50,63,80,100 KV |
| 분기 부스바 정격 전류 | 630,1250,1600,2000,2500,3150 A | 메인 모선 정격 전류 | 630,1250,1600,2000,2500,3150 A |
제품 설명
11kV 550mm 폭 630A-1250A 실내 장갑 탈착식 AC 금속 폐쇄형 스위치기어
MV 고정형 스위치기어 일반 소개:
XGN66-12 박스형 고정 금속 폐쇄형 스위치기어는 당사 공장에서 새로운 세대의 고전압 전기 제품 세트, 3.6-12kV 삼상 AC 50Hz 단일 버스 섹션의 실내 장치 세트에 적합한 스위치기어를 설계, 연구 및 개발한 것입니다. 수신 및 배전 전기 에너지 사용, 회로 제어, 보호 및 감지 기능을 갖추고 있습니다.
이 제품은 선진적인 해외 기술을 흡수하고 있으며, 기존 스위치기어의 높은 사고율 및 대형 부피 문제에 대한 운영을 고려하여 설계 및 개발되었습니다. 일반 스위치 캐비닛에 비해 작고, 회로 차단기는 높은 신뢰성, 우수한 성능, 5가지 안티 인터록, 신뢰성 및 단순성을 갖추고 있습니다.
MV 고정형 스위치기어 환경 조건:
1). 사용 최대 온도는 40도, 최소 온도는 -25도 이하
2). 상대 습도: 일일 평균 95% 이하, 월평균 90% 이하 고도 1000m 이하 (시간이 지남에 따라 제조업체와 상담 가능)
3). 화재, 폭발, 심각한 오염, 화학 부식 및 심각한 충격 장소가 없음.
MV 고정형 스위치기어 기술 매개변수:
| 항목 | 단위 | 매개변수 | ||
| 정격 전압 | kV | 12 | ||
| 정격 주파수 | Hz | 50 | ||
| 정격 주 버스바 전류 | A | 630, 1250, 1600, 2000, 2500, 3150 | ||
| 정격 분기 버스바 전류 | A | 630, 1250, 1600, 2000, 2500, 3150 | ||
| 단시간 내전압 (4S) | kV | 20, 25, 31.5, 40 | ||
| 최대 내전압 (피크) | kV | 50, 63, 80, 100 | ||
| 정격 단락 차단 전류 | kV | 20, 25, 31.5, 40 | ||
| 정격 단락 개폐 (피크) | kV | 50, 63, 80, 100 | ||
| 정격 절연 레벨 | 1분 상용 주파수 내전압 |
상간, 상지 | kV | 25, 30, 42 |
| 차단기 간극 | kV | 27, 34, 48 | ||
| 정격 낙뢰 임펄스 내전압 (피크) | 상간, 상지 | kV | 40, 60, 75 | |
| 차단기 간극 | kV |
46, 70, 85 |
||

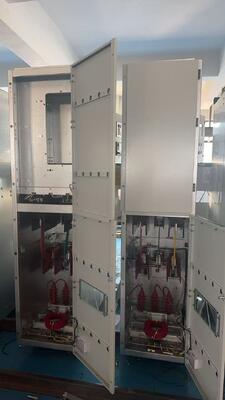

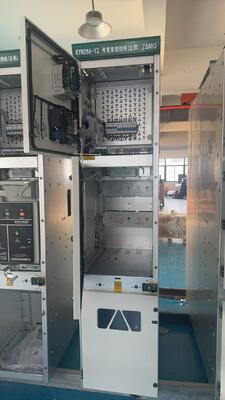

스위치기어 구조:
1. 스위치기어에는 1차 회로에 전기 표시 장치가 설치되어 있습니다. 이 장치에는 고전압 센서와 표시기가 포함되어 있으며 고전압 회로의 전기 상태를 표시할 수 있습니다.
2. 또한 전자 잠금 장치와 협력하여 작동 핸들, 캐비닛 도어 및 인접 캐비닛에 강제 잠금 기능을 수행할 수 있습니다. 따라서 부하가 있는 상태에서 절연 트롤리를 인출하는 것을 방지하고, 접지 스위치가 충전된 상태로 닫히는 것을 방지하며, 충전된 구획으로의 진입을 방지할 수 있습니다. 이를 통해 장착된 제품의 예방 성능을 향상시킬 수 있습니다.
3. 습도가 높거나 온도가 급격하게 변하는 환경에서 결로를 방지하기 위해 차단기 구획과 케이블 구획에 전기 히터가 별도로 설치되어 위 조건에서 유전체 사고를 방지합니다.
4. 케이블 구획에는 인접한 캐비닛을 관통하고 캐비닛과 잘 연결되는 접지 구리 버스바가 추가로 설치됩니다. 구리 버스바는 부품의 직접 접지에 사용됩니다. 전체 캐비닛이 아연 도금 강판으로 조립되어 캐비닛이 잘 접지되어 있어 작업자의 안전을 보장합니다.
회사 소개
Wenzhou Qiupu Electric Power Co., Ltd.는 저장성 웨칭 경제 개발구에 위치하고 있습니다. 당사는 회로 차단기, 변압기, 배전 스위치 및 고저압 전기 제품과 같은 전력 제품의 연구 개발, 생산 및 판매를 전문으로 하는 하이테크 기업입니다.
당사 제품은 금융, 통신, 도시, 교통, 전력, 건설, 항공 우주, 산업 제어 및 기타 중요한 분야에서 널리 사용되고 있으며, 대다수 사용자의 칭찬을 받고 장기 협력 계약을 체결했습니다.
자주 묻는 질문
Q1: OEM/ODM이 가능한가요?
A1: 네, 가능합니다! 당사 제품은 맞춤 제작할 수 있습니다. 당사는 설계 및 엔지니어 팀을 보유하고 있으며 고객의 도면 또는 요구 사항에 따라 제품을 맞춤 제작할 수 있습니다.
Q2: MOQ는 무엇인가요?
A2: 1세트입니다.
Q3: 배송 시간은 어떻게 되나요?
A3: 주문 수량에 따라 다르며 일반적으로 약 20-30일이 소요됩니다.
Q4: 품질은 어떻게 관리하나요?
A4: TQM을 준수하는 QC 팀이 품질을 보장합니다. 각 단계는 표준을 준수합니다. 동시에 필요한 경우 사진과 비디오를 촬영해 드립니다. 모든 제품은 포장 및 배송 전에 완전히 조립되고 신중하게 테스트됩니다.
Q5: 보증 기간은 얼마나 되나요?
A5: 판매일로부터 1년 이내에 액세서리 문제가 발생하면 손상된 액세서리 사진만 제공하면 무료 액세서리를 제공합니다. 제품 수에 따라 쉽게 손상되는 액세서리를 무료로 제공합니다. 필요한 경우 기술 지원도 제공할 수 있습니다.
