36kV 장갑 제거 가능한 AC 금속 닫힌 스위치 장치 전력 분배

36kV 기갑 탈착식 AC 금속 폐쇄형 개폐기 배전

상품 설명

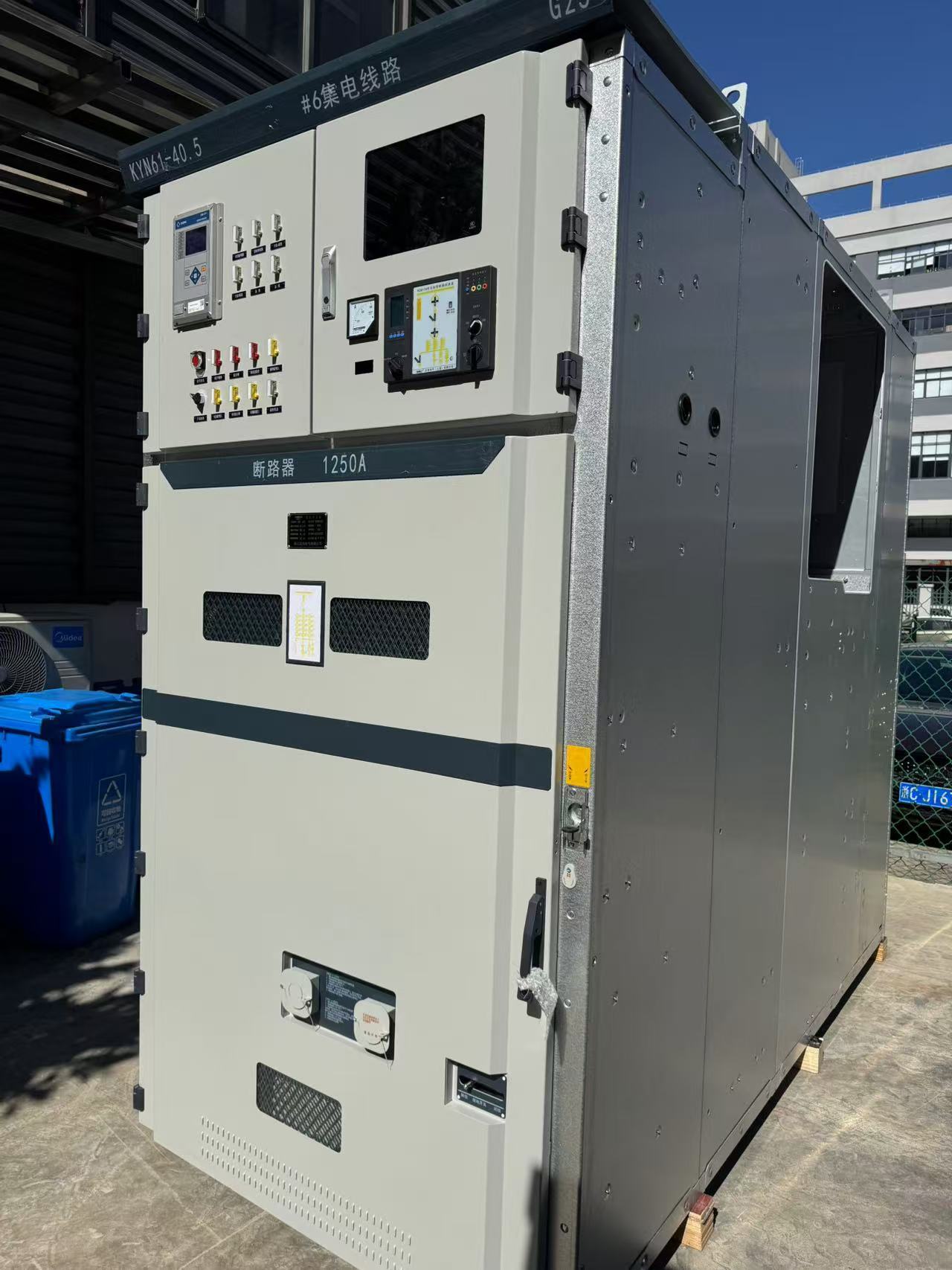

KYN61-40.5 기갑 착탈식 AC 금속 폐쇄 개폐 장치(이하 개폐 장치라고 함) 3상 AC 50Hz, 정격 전압 40.5kV 실내 완전 배전 장치. 전기 에너지를 공급하고 분배하는 발전소, 변전소, 산업 및 광산 기업으로서 회로를 제어, 보호 및 모니터링할 수 있으며 작동이 빈번한 장소에서도 사용할 수 있습니다.
이 개폐 장치는 GB3906-2006 "3~35kV AC 금속 폐쇄 개폐 장치", GB/T11022-1999 "고전압 개폐 장치 및 제어 장비 표준 공통 기술 요구 사항" 및 DL/T 404-2007 "3.6kV~40.5kV AC 금속 폐쇄 개폐 장치 및 제어 장비" 및 기타 표준을 준수합니다.

모델과 그 의미

①금속장갑배전반

②분리 가능

③실내

④디자인 일련번호

⑤정격전압(kV)

⑥회로 차단기 유형: Z-진공; SF6-육불화황

7정격전류

⑧정격단락차단전류(kA)

적용 범위

• 주변 온도: 상한 +40°C, 24시간 이내에 측정된 평균값은 35°C, 하한 -10°C를 초과하지 않습니다. • 고도: 고도는 1000m를 초과하지 않습니다.
•상대 습도: 일일 평균 값은 95%를 초과하지 않으며 월 평균 값은 90%를 초과하지 않습니다.
•지진 강도: 8도 이하;
• 수증기압: 일일 평균값은 2.2kPa를 초과하지 않으며 월 평균값은 1.8kPa를 초과하지 않습니다.
주변 환경: 화재, 폭발 위험, 심각한 오염, 화학적 부식 및 심한 진동이 없는 장소.

기술적인 매개변수

설치 치수 도면

A. 부스바실
B. 손수레실
C. 케이블룸
D. 중계기기실
1. 리프팅 링
2. 메인버스
3. 소형 버스바 구획용 커버 링
4. 기구실 문
5. 지점버스
6. 버스 부싱
7. 호른웜 헤드박스
8. 아날로그 버스 코일
9. 명판
10. 조명
11. 손수레 방 문
12. 변류기
13, 머리핀 체인
14. 절연체
15. 산화아연 피뢰기
16. 단열 파티션
17. 접지 스위치
18. 밸브 어셈블리
19. 진공 차단기 손수레
20. 소형 부스바 터미널실

주문시 꼭 알아두셔야 할 점

사용자는 주문 시 다음 정보를 제공해야 합니다.
• 주회로 계획번호, 용도, 단선 계통도, 배치도, 배전실 배치도 등.
• 보조 회로 배선 개략도 및 단자 배열 다이어그램;
• 스위치기어의 전기 구성요소의 모델, 사양 및 수량;
• 개폐 장치의 제어, 측정 및 보호 기능에 대한 요구 사항뿐만 아니라 기타 잠금 장치 및 자동 장치에 대한 요구 사항도 있습니다.
• 스위치기어 또는 수신 캐비닛 사이에 버스 브리지 연결이 필요한 경우 버스 브리지의 정격 전류 전달 용량, 버스 브리지의 범위, 지면으로부터의 높이 및 기타 특정 요구 사항 데이터를 제공해야 합니다. • 액세서리 및 예비 부품이 필요한 경우 유형과 수량을 제공해야 합니다.
• 스위치기어는 특수한 환경 조건에서 사용되므로 주문 시 명시해야 합니다.
