핫 판매 IP2X XGN2-12 AC 상자형 고정 금속 폐쇄 스위치장치

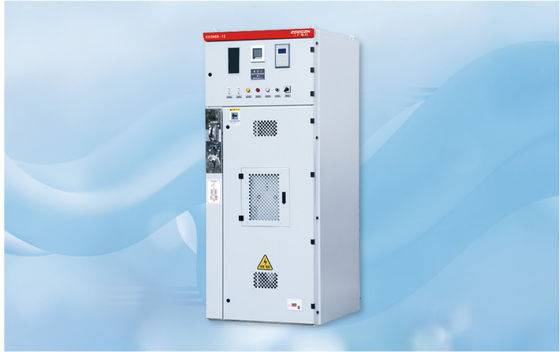

XGN2-12 AC 박스형 고정 금속 폐쇄형 스위치기어

제품 설명

XGN2-12 박스형 고정 금속 폐쇄형 스위치기어(이하 스위치 캐비닛)는 3.6, 7.2, 12KV 삼상 AC 50Hz 시스템에서 전기 에너지를 수신하고 분배하는 데 사용됩니다. 빈번한 작동에 적합합니다. 버스 시스템은 단일 버스입니다. (바이패스가 있는 단일 버스 및 이중 버스 구조를 파생할 수 있습니다). 이 스위치기어는 국가 표준 GB3906-91 "3~35KV AC 금속 폐쇄형 스위치 장비" 및 국가 표준 IEC298의 요구 사항을 충족하며 두 가지 제안된 "5가지 방지" 잠금 기능이 있습니다.
이 스위치기어의 주 스위치는 ZN28-12 시리즈 진공 차단기를 채택하고 CDI7 시리즈 전자 작동 메커니즘 또는 CT19 시리즈 스프링 작동 메커니즘을 장착하며, 단로기는 GN30-12 회전 단로기 또는 GN22-12 고전류 단로기 시리즈를 채택합니다. 제품.

모델 및 의미

①박스형 스위치 장비
②고정
③실내 설치
④설계 일련 번호
⑤정격 전압 12KV
⑥실내 설치
⑦차단기 유형: S-저유(또는 메모 없음); Z-진공; F-육가스 황
⑧작동 형식: (T: 스프링 작동 D: 전자 작동)
⑨정격 열전류 A
⑩정격 열 안정성 전류 KA

사용 조건

•주변 온도 상한 +40°C; 하한 -5°C;
• 고도는 1000m를 초과하지 않음;
• 상대 습도의 일일 평균값은 95% 이하, 월평균값은 90% 이하;
• 지진 강도는 8도 이하;
• 화재, 폭발 위험, 심각한 오염, 화학적 부식 및 심각한 진동이 없음.
• 상기 환경 조건이 초과될 경우 사용자는 제조업체와 상담해야 합니다.

기술 매개변수

설치 치수 도면

주문 시 알아야 함

사용자는 주문 시 다음 정보를 제공해야 합니다: • 배선 계획도 및 배선 계획 배치도.
• 2차 회로 개략도, 배선도, 단자 배선도.
• 1차 및 2차 장비 목록.
• 스위치 캐비닛의 배치 및 버스바 브릿지의 설치 위치.
• 예비 부품 및 장비의 특수 사용 조건은 당사에 문의하십시오.
