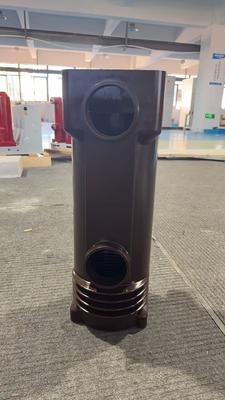

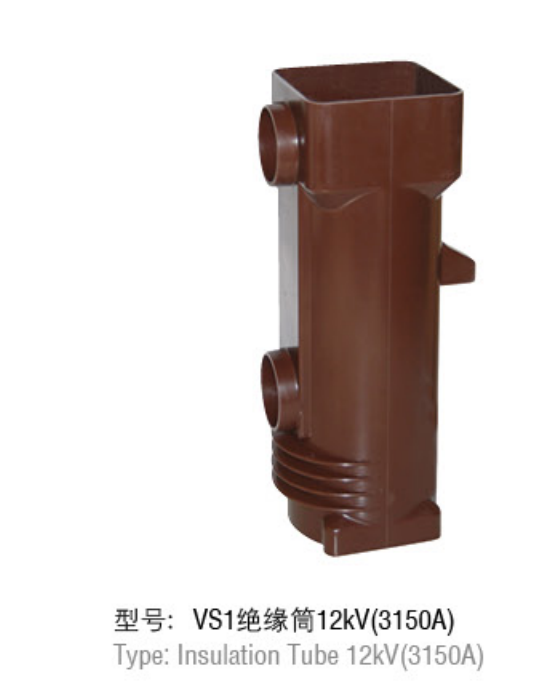

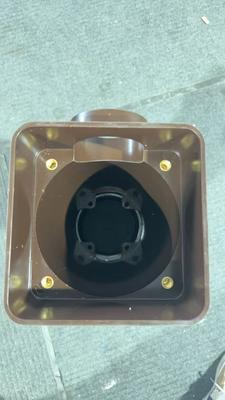

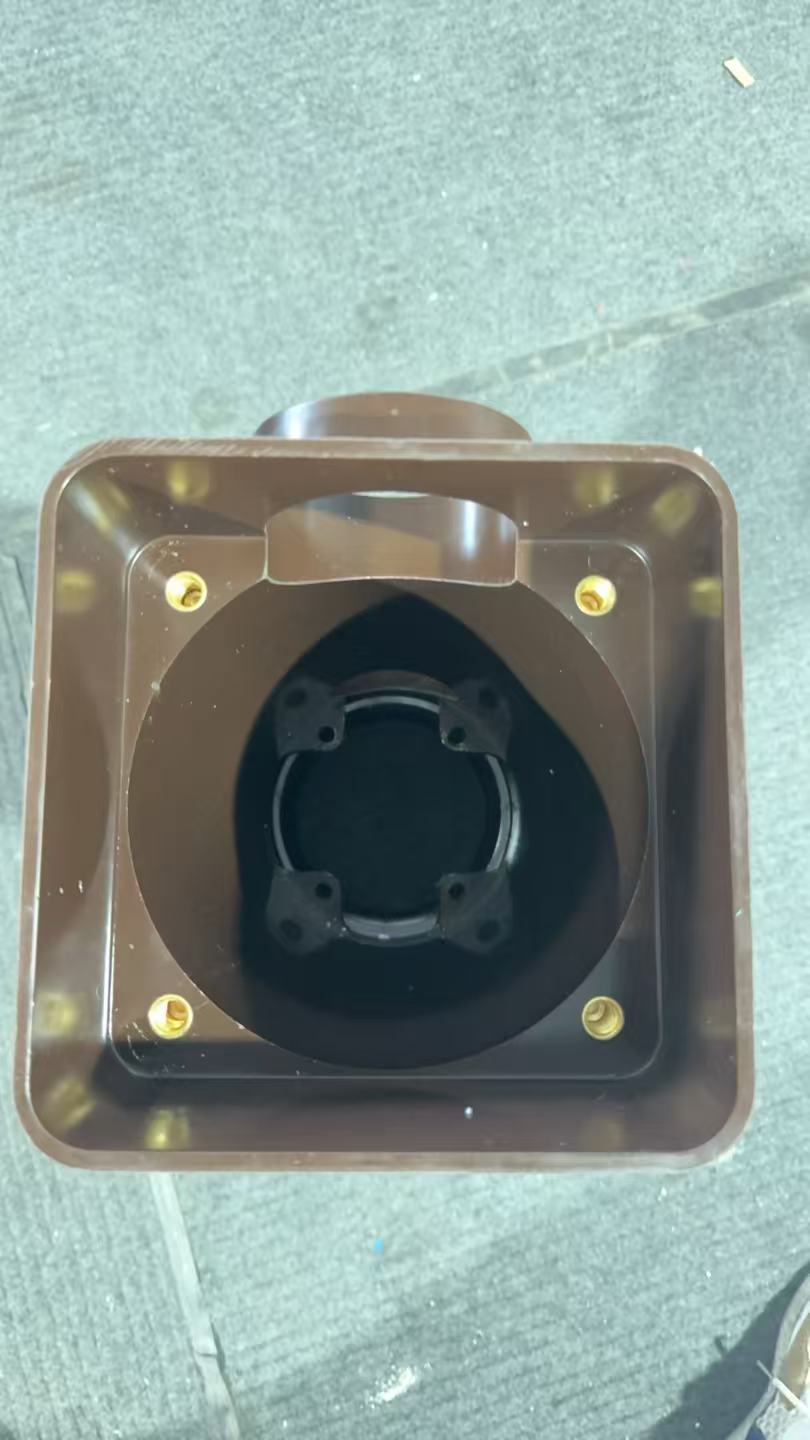

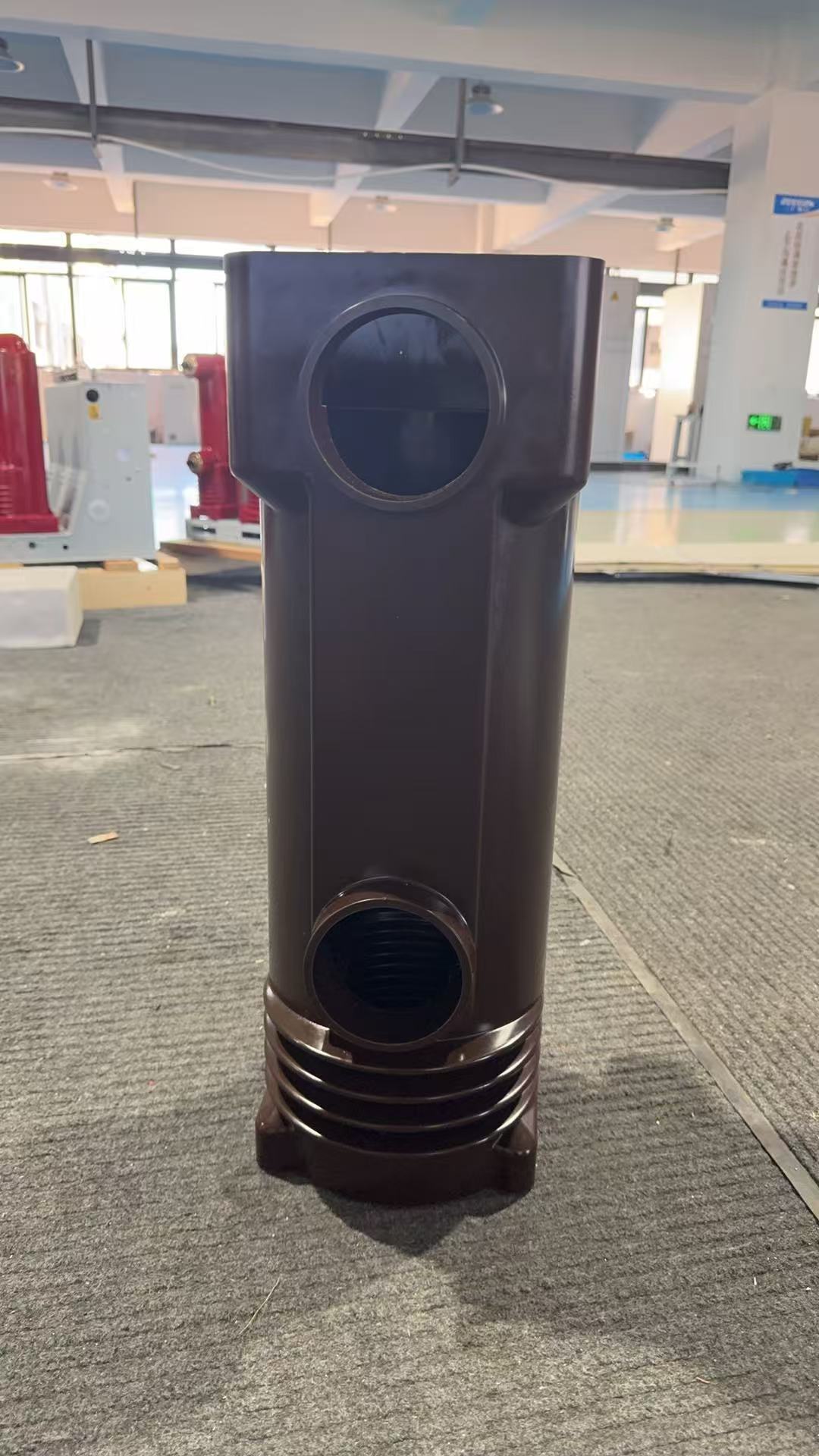

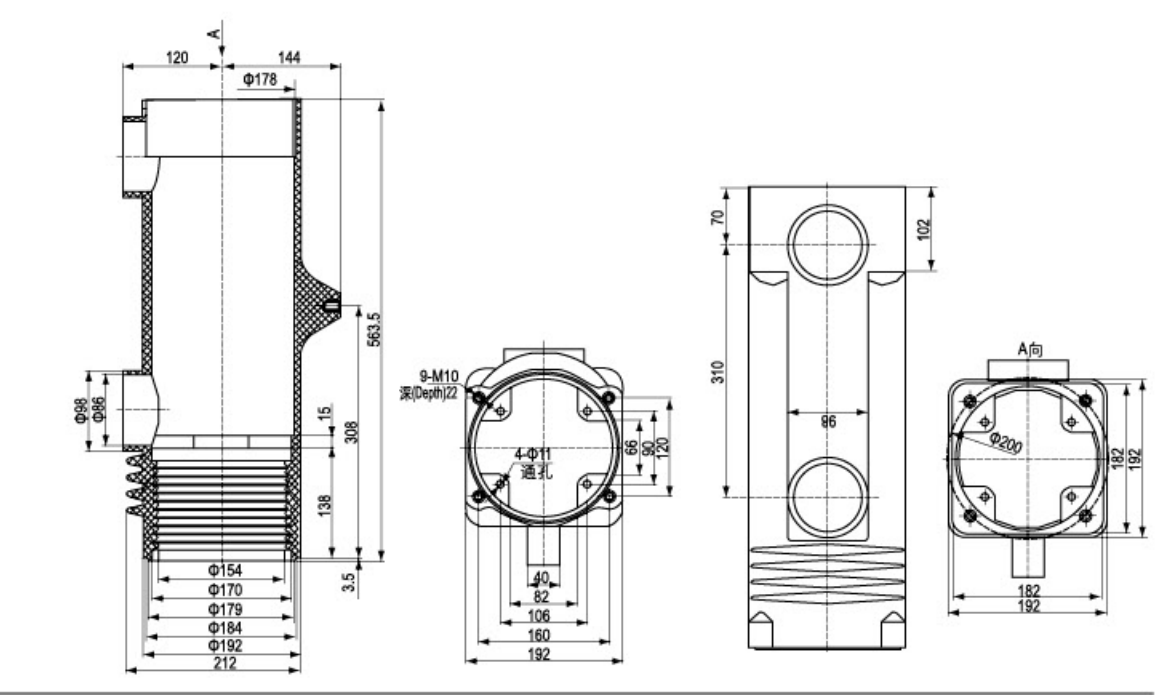

3150A 진공 차단기가 있는 11kV 에폭시 수지 절연체

3150A 진공 차단기가 있는 11kV 에폭시 수지 절연체

기계적 잠금 없이 상한 및 하한에서 코어를 유지합니다. 작동 신호가 있으면 닫힘 또는 분리 코일의 전류가 자기 전위를 생성합니다.

코일에서 생성된 자기장과 영구 자석에서 생성된 자기장이 중첩되어 자기장에 의해 합성됩니다. 자기 코어는 이에 고정된 구동 로드와 함께 합성 자기력에 의해 작동하며, 스위치 본체는 지정된 속도로 켜고 꺼집니다. 이 메커니즘은 이동 철심이 여행의 두 끝에서 에너지 소비 없이 유지될 수 있기 때문에 2비트 양안정 구조라고 합니다. 기존의 전자기 메커니즘에서 이동 철심은 스프링의 작용에 의해 여행의 한쪽 끝에 유지되는 반면, 여행의 다른 쪽 끝에서는 기계적 래치 또는 전자기 에너지에 의해 보호됩니다. 위에서 볼 때, 영구 자석 액추에이터는 전통적인 차단기 작동 메커니즘의 모든 기능을 달성하기 위해 전자기석과 영구 자석의 특별한 조합입니다: 전통적인 것을 대신하는 영구 자석.

진공 아크 소호 챔버를 사용하는 VS1-12 / M 차단기(영구 자석 액추에이터 포함), 아크 소호 및 절연 매체로서의 진공, 아크 소호 챔버는 매우 높은 진실성을 가지고 있습니다.
VS1-12 VS1-12 진공 차단기, 공극, 접점과 정적 접점이 작동 메커니즘의 작용 하에 전기적으로 분리되면 접점 사이에 진공 아크가 생성되며, 접점의 특수한 구조로 인해 접점 간극에 적절한 종방향 자기장이 생성되어 진공 아크가 확산 가능하게 유지되고 접점 표면에 균등하게 퍼져 전류가 자연스러울 때 낮은 아크 전압을 유지하며, 잔류 이온, 전자 및 금속 증기는 접점 표면에서 결합 또는 조립될 수 있으며 마이크로초 단위로 차폐되어 인터럽터 브레이크의 유전체 절연이 빠르게 복원되어 아크가 소멸되고 파괴됩니다. 진공 차단기는 자기장을 사용하여 진공 아크를 제어하므로 강력하고 안정적인 전류 차단 능력을 가지고 있습니다.
