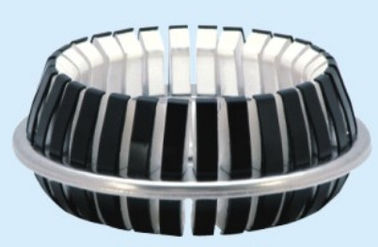

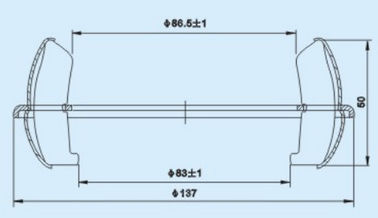

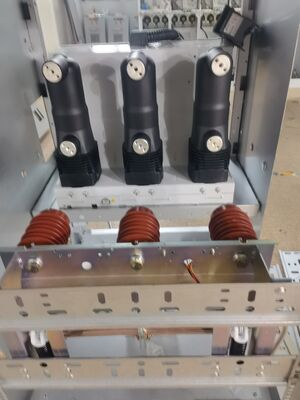

GC4-3150A 구리 전기 툴리핀 턱 접촉 30 핀 진공 회로 차단기

GC4-3150A 구리 전기 툴리핀 턱 접촉 30 핀 진공 회로 차단기

1설치 요구 사항
(1) 모든 부품 및 구성 요소는 설치 전에 검사를 통과해야합니다.
(2) 설치용 도구 및 도구는 깨끗하고 조립 요구 사항을 충족해야합니다. 고정 장치를 고정 할 때, 활 끄는 방 근처에 랭치 또는 클럽, 소켓 랭치, 나사를 사용하십시오.,그리고 살아있는 스위치를 사용하지 마세요.
(3) 설치명령은 설치 절차에 부합하며, 각 부품에 설치된 고정 장치 사양은 설계 요구 사항에 따라 채택되어야 합니다.특히, 활 끄는 챔버에 정적 접촉의 끝에 고정 된 볼트는 길이 사양에서 잘못되어서는 안됩니다.
(4) 조립 후 기둥 사이의 거리와 상부와 하부 자격 선 사이의 거리는 패턴의 크기의 요구 사항을 충족해야합니다.(5) 회전 및 슬라이딩 부품 각 부분이 조립 된 후, 그것은 자유롭게 움직이고 움직이는 마찰 장소를 기름.
(6) 조정 테스트를 통과 한 후 청소하고 청소해야합니다. 각 구성 요소의 조정 가능한 연결 부분은 빨간색 페인트로 표시되어야합니다.그리고 출구 끝은 숲에 칠하고 깨끗한 종이로 봉인되어야 합니다.

2.진공 회로 차단기는 예를 들어 ZN39 ((그림 III 참조) 로 조립되며 일반적으로 앞, 위 및 뒷 세 부분으로 설치 될 수 있습니다.전면 설치 순서는: skeleton positioning → pillar insulator → horizontal insulator → bracket → lower parent row → arc extinguishing room and side-by-side off-line rod → upper parent row → conductive CLIP soft connection → contact spring seat slide sleeve → triangular turning arm. 상부 설치 순서는: 스핀들 및 베어링 좌석 → 오일 버퍼 → 단열 팟터입니다.
후면 설비의 순서는: 작동 메커니즘 → 분리 스프링 → 카운터, 닫기, 분리 명령어, 지상 표시.
다음 설치의 위의 세 부분을 연결: 앞쪽과 상단, 그리고 고립 푸터 조절 관절로 삼각형 팔과 핀을 연결;뒷 부분과 상부는 조정 가능한 구동 연결 장치로 핀과 스핀드 팔로 연결되어 있습니다.. 조립 과정은 간단하고 직관적이고 편리합니다. 3. 기계적 특성 조정 3.1 초기 조정
초기 조절은 주로 조립 된 진공 차단기의 접촉 거리와 접촉 도중 조정입니다.
초기 조절은 설치 연결의 부품이 올바르는지 확인하기 위해 수동 느린 닫기 작업으로 이루어져야 합니다.접촉 스프링을 닫고 죽지 않도록, 그래서 설치 할 때, 단열 핏의 조절 가능한 활성 머리가 짧아야 합니다. 정상적인 손 힘 작동 후, 거리와 접촉 스트로크를 측정하고 조정 할 수 있습니다.

3.회로 차단기는 3단계 격리 스위치로 장착될 수 있으며, 격리 스위치 분리 상태에서 잘 보인다.그리고 회로 차단기 몸체와 결함 안전 연결 장치가 있습니다.. 단속기는 단속 칼이 완전히 닫히거나 완전히 나뉘었을 때만 작동 할 수 있습니다. 번개 차단기의 지원 단열기를 유지하는 것이 편리합니다.
