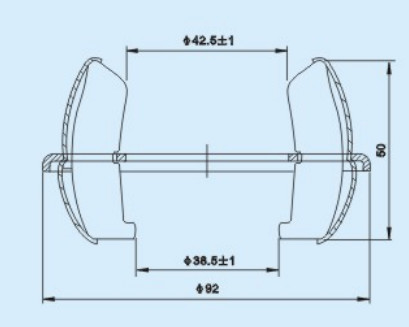

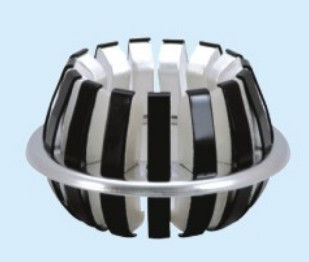

GC4-1250A 구리 전기 툴립 턱 접촉 15 핀 진공 회로 차단기

GC4-1250A 구리 전기 튤립 턱 접점 15핀 진공 차단기용

         설치 요구 사항
(1) 설치 전 모든 부품 및 구성 요소는 검사를 통과해야 합니다.
(2) 설치에 사용되는 도구 및 공구는 깨끗해야 하며 조립 요구 사항을 충족해야 합니다. 패스너를 조일 때는 렌치 또는 클럽, 소켓 렌치를 사용하고 아크 소호실 근처의 나사를 조이며 라이브 렌치를 사용하지 마십시오.
(3) 설치 순서는 설치 절차를 준수해야 하며, 각 구성 요소에 설치되는 패스너 사양은 설계 요구 사항에 따라 채택해야 합니다. 특히 아크 소호실의 정지 접점에 고정된 볼트는 길이 사양을 잘못 선택해서는 안 됩니다.
(4) 조립 후 극간 거리와 상하 퀄리파잉 라인 간의 거리는 패턴 크기의 요구 사항을 충족해야 합니다. (5) 회전 및 슬라이딩 부품이 조립된 후에는 자유롭게 움직여야 하며, 움직이는 마찰 부위에 그리스를 발라야 합니다.
(6) 조정 테스트를 통과한 후에는 청소하고 깨끗하게 해야 합니다. 각 구성 요소의 조정 가능한 연결부는 빨간색 페인트로 표시해야 하며, 출력 단자에는 숲에 페인트칠하고 깨끗한 종이로 밀봉해야 합니다.

             진공 차단기는 ZN39(그림 III 참조)을 예로 들어 조립되며, 일반적으로 전면, 상부 및 후면의 세 부분으로 설치할 수 있습니다. 전면 설치 순서는 다음과 같습니다: 골격 위치 지정 → 기둥 절연체 → 수평 절연체 → 브래킷 → 하부 모체 열 → 아크 소호실 및 측면 오프라인 로드 → 상부 모체 열 → 전도성 CLIP 소프트 연결 → 접점 스프링 시트 슬라이드 슬리브 → 삼각 회전 암. 상부 설치 순서는 다음과 같습니다: 스핀들 및 베어링 시트 → 오일 버퍼 → 절연 푸터.
후면 설치 순서는 다음과 같습니다: 작동 메커니즘 → 분리 스프링 → 카운터, 닫힘, 분리 지침, 접지 표시.
그런 다음 위의 세 부분의 설치를 연결합니다: 전면과 상부, 그리고 핀을 삼각 암과 절연 푸터 조절 조인트로 연결합니다. 후면과 상부는 작동 메커니즘의 조절 구동 링크를 핀과 스핀들 암으로 연결합니다. 조립 과정은 간단하고 직관적이며 편리합니다. 3. 기계적 특성 조정 3.1 초기 조정
초기 조정은 주로 조립된 진공 차단기의 접점 거리 및 접점 스트로크 조정에 사용됩니다.
초기 조정 시에는 수동으로 천천히 닫는 작동을 통해 설치 연결 부품이 올바른지 확인해야 합니다. 접점 스트로크를 조정할 때는 너무 크지 않아야 합니다. 그렇지 않으면 접점 스프링과 다이가 닫혀 설치 시 절연 푸터의 조절 가능한 활성 헤드가 짧아집니다(회전). 정상적인 손으로 작동한 후에는 거리와 접점 스트로크를 측정하고 조정할 수 있습니다.
