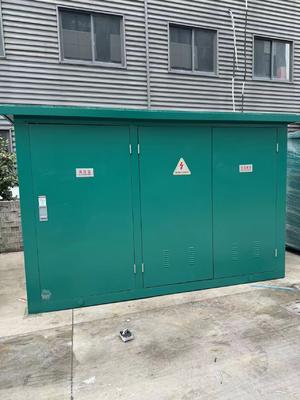

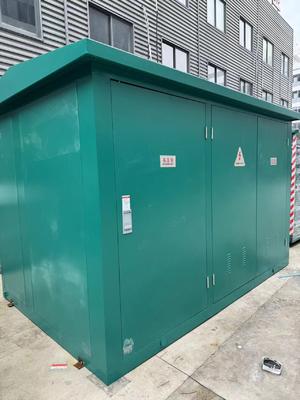

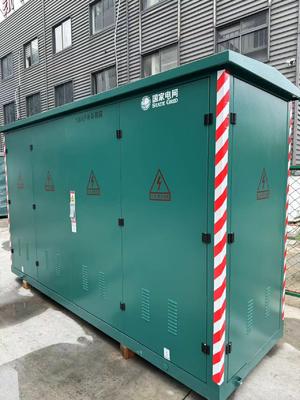

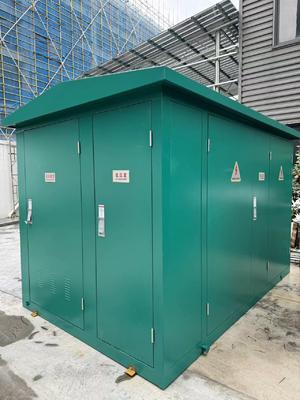

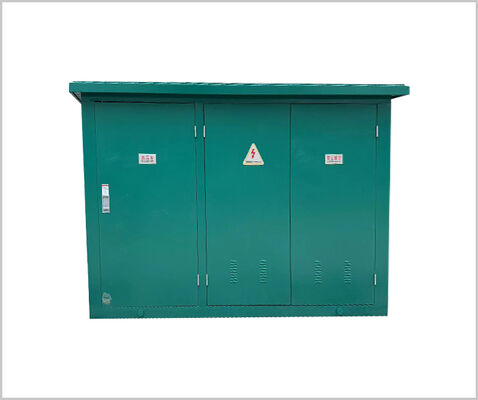

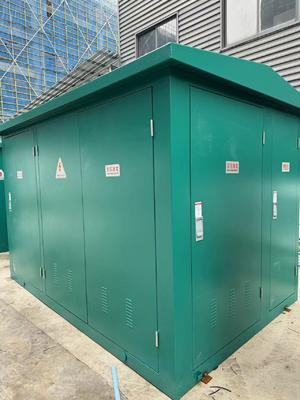

11kV의 유럽 박스형 변압기 전력 시스템
| 원래 장소 | Wenzhou |
|---|---|
| 브랜드 이름 | Qiupu |
| 인증 | GB17467 |
| 모델 번호 | HGXN11 |
| 최소 주문 수량 | 협상 가능 |
| 가격 | negotiable |
| 배달 시간 | 7 일 |
| 지불 조건 | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| 공급 능력 | 5000 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 고도 | 1000m | 주변 온도 | -25℃~+40℃ |
|---|---|---|---|
| 정격 전류 | 630A/1250A | 상대 온도 | 일일 평균은 많아야 95%이고 월간 평균이 많아야 90%입니다 |
제품 설명
전력 시스템용 11kv 유럽형 박스형 변전소
제품 설명
이 제품은 GB17467 "고전압 및 저전압 조립식 변전소" 표준을 완전히 준수합니다. 도시 공공 배전, 가로등 배전, 산업 및 광업 기업, 도시 건물, 주거 지역, 유전 터미널, 호텔, 공원 및 건설 현장 등에 적합합니다. 링 네트워크 또는 터미널 전원 공급을 실현할 수 있습니다.
모델 및 의미
① 조립식 변전소
② 구조적 특징: P-제품 글꼴; M-눈 글꼴
③ 설계 일련 번호
④ 고전압 측 정격 전압 (kV)
⑤ 저전압 측 정격 전압 (kV)
⑥ 변압기 정격 용량 (kVA)
사용 조건
주문 시 사용자는 다음 정보를 제공해야 합니다.
• 고도: W 1000m;
• 주변 온도: ·25. (:~+40. (:
• 상대 습도: 일일 평균값은 95% 이하, 월간 평균값은 90% 이하;
• 방진 레벨: 수평 가속도 0.4m/s2, 수직 가속도 0.15m/s2;
• 설치 장소는 심각한 충격, 심각한 오염 및 화학적 부식, 전도성 먼지 또는 폭발 위험이 없습니다. 정상적인 사용 조건을 충족하지 못하는 경우, 해결을 위해 당사에 문의하십시오.
기술 매개변수
| 이름 | 단위 | 고전압 전기 제품 | 변압기 | 저전압 전기 제품 I |
| 정격 전압 | kV | 6/10 | 6/0.4 10/0.4 | 0.4 |
| 정격 용량 | kVA | 50-1600 | ||
| 정격 전류 | A | 200, 400, 630 | 100-3200 | |
| 정격 단락 차단 전류 | A | 부하 스위치 400-630 | 15~63kA | |
| kA | 조합 스위치는 퓨즈에 따라 다름 | |||
| 정격 단시간 내전류 | kA | 16, 20(4s) | 15(ls) | |
| 30(ls) | ||||
| 정격 피크 내전류 | kA | 31.5, 50 | 30 | |
| 63 | ||||
| 전원 주파수 내전압(Imin) | kV | 상대적으로 교대로 32/42 | 25/35(유침) | W 0.3,2 |
| 절연 파단 36/48 | 20/28(건조) | >0.3,2.5 | ||
| 뇌 임펄스 내전압 (피크 값) | kV | 상대적으로 교대로 60/75 | 60/75 | |
| 절연 파단 70/85 | ||||
| 캐비닛 보호 수준 | IP32 | |||
| 소음 수준 | db | 55 | ||
| 실행 표준 | GB/T 17467 |
|||
| DL/T537 <6-35kVBox-type substation ordering technical conditions> |
참고: 변압기 용량이 200kVA 미만인 경우 항목 5 및 6은 필요하지 않습니다.
설치 치수 도면
1. 지붕
2. 블라인드
3. 외부 측정 상자
4. 리프팅 링
5. 슬롯 강성 섀시
6. 문
7. 스트립 벽돌, 모조 벽돌 벽 표면
8. 콘크리트 기초
9. 묘지 기초 통풍구
주문 시 알아야 할 사항
주문 시 사용자는 다음 정보를 제공해야 합니다.
• 모델, 용량, 수량, 색상 및 크기 요구 사항, 쉘 재료;
• 변압기 모델, 성능, 연결 그룹, 탭핑 범위 및 임피던스 요구 사항;
• 고전압 측 1차 배선 방식, 구성 요소 모델, 사양 및 요구 사항;
• 변압기 오일 (25#, 45#, 높은 인화점 오일);
• 박스형 변전소에 대한 전원 지능형 관리 네트워크 또는 자산 관리의 네트워크 구성 요구 사항; • 사용 환경 요구 사항.
