36kv 폴리머 실리콘 고무 진크 산화물 번개 차단기
| 원래 장소 | 온주 |
|---|---|
| 브랜드 이름 | QIUPU |
| 인증 | ISO |
| 모델 번호 | HY5WZ-36kV |
| 최소 주문 수량 | 3PCS |
| 가격 | USD110-USD120 |
| Packaging Details | CARTONS |
| 배달 시간 | 7일 |
| 지불 조건 | T/T, 웨스턴 유니온 |
| 공급 능력 | 500000PCS/Month |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 시스템 등급 전압 | 36KV | 등급 주파수 | 50Hz |
|---|---|---|---|
| 유입 전류 | 42.5A | 정지용 전압 | 36KV |
| 동전 기준 전압 | 98kV | 연속 작동 전압 | 75KV |
| 평방 파동 흐름 용량 | 75A | ||
| 강조하다 | 실내 고전압 스위치 기기 번개 차단기,폴리머 실리콘 고무 번개 차단기,36kV 번개 차단기 |
||
제품 설명

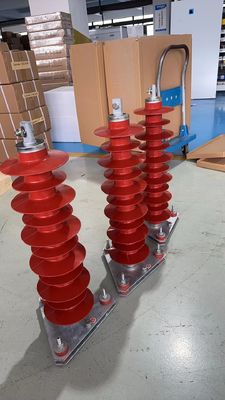

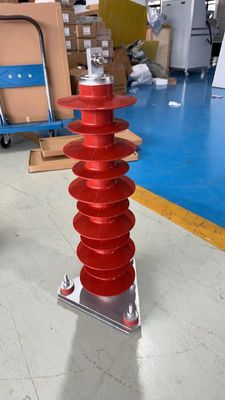

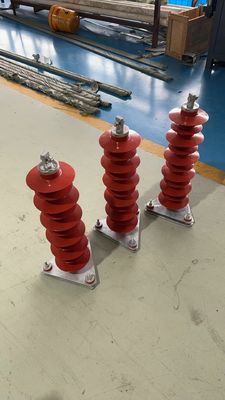

36kV 폴리머 실리콘 고무 산화아연 피뢰기 및 실내 고압 개폐 장치
소형, 경량, 충돌 방지, 유연한 설치.
특수 구조, 틈새 없음, 우수한 밀봉, 내식성.
오염 저항, 안정적인 성능, 최상의 연면 거리, 방오.
개폐실은 금속 케이스와 그 사이의 버스바에 밀봉된 다양한 기능 회로(접지 스위치 및 부하 스위치 포함)로 구성됩니다. 쉘은 3인치 냉간 압연 강판(또는 비자수 강판)으로 용접됩니다. 각 기능 루프에는 부하 스위치와 접지 스위치가 포함됩니다. 부하 스위치는 수직 이동 접촉 시스템과 하단에 있는 정적 접촉으로 구성됩니다. 스위치가 닫히면 접촉부가 아래로 이동하고 부하 스위치가 연결됩니다. 접지 스위치는 이동 접촉 칼날과 정적 접촉 칼날로 구성됩니다. 개폐실의 상단과 후면에는 4개의 직사각형 조립기가 제공되고 루프 캐비닛 전면에는 관찰 창이 제공됩니다. 방폭 장치는 링 캐비닛 후면에 설치됩니다.
산화아연 피뢰기 HY5WS-17/50(3개/세트)
시스템 정격 전압: 10kV
정격 주파수: 50Hz
돌입 전류: 42.5A
피뢰기 정격 전압: 17kV
DC 기준 전압: 25kV
연속 작동 전압: 13.6kV
구형파 유량 용량: 75A
전력 변압기, 개폐 캐비닛, 박스형 변전소, 전력 케이블 콘센트, 극 오일 스위치 및 해당 전압 레벨의 기타 배전 장비를 대기 및 작동 과전압으로 인한 손상으로부터 보호하는 데 사용됩니다.
| 피뢰기 모델 | 시스템 정격 정격 전압 |
피뢰기 정격 전압 |
연속 작동 전압 |
직류 참조 전압(U1mA) |
충격파 전류 잔류 전압 |
뇌격 충격 전류 잔류 전압 |
작동 충격 전류 잔류 전압 |
구형파 통과 용량(2ms) |
대전류 충격 내성 |
도면 번호 |
| kV(r.m.s) | ≤kV | ≤kV | A | kA | ||||||
| HY5WS-3.8/15* | ||||||||||
| 3 | 3.8 | 2.0 | 7.5 | 7.3 | 15 | 12.8 | 75 | 40 | 그림 2 | |
| HY5WS-5/15 | 5 | 4.0 | 8.0 | 17.3 | 15 | 12.8 | 100 | 65 | ||
| HY5WS-7.6/30* | 6 | 7.6 | 4.0 | 15.0 | 34.5 | 30 | 25.5 | 75 | 40 | 그림 3 |
| HY5WS-10/30 | 10 | 8.0 | 15.0 | 34.5 | 30 | 25.5 | 100 | 65 | ||
| HY5WS-12.7/50* | 10 | 12.7 | 6.6 | 25.0 | 57.5 | 50.0 | 38.5 | 75 | 40 | 그림 4 |
| HY5WS-17/50 | 17 | 13.6 | 25.0 | 57.5 | 50.0 | 38.5 | 100 | 65 | ||
| 참고: “*”는 구형 표준 모델 번호입니다. | ||||||||||
당사는 10KV, 24KV와 같은 에폭시 수지 중전압 및 고전압 부품 전문입니다. 및 40.5KV 차단기, 부하 차단 스위치, 단로 스위치, 에폭시 수지개폐 장치 부싱, 접촉기 박스, 절연체및 변압기 . 630A, 1250 A, 2500A, 3150A 및 4000A 접촉 박스, 클럽접촉, 고정접촉, 암 접촉 및 조 접촉. 630A 및 1250A VS1 차단기 . 630A 및 1250A ZN85-40.5 차단기 . 12KV 및 24KV 접지 스위치. KYN28A-12 및 KYN61 고전압 개폐 장치 구성 요소.
