SF6 Sulphur Hexafluoride Switchgear 고전압 표시기 GL-3

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x재료 | 플라스틱 | 정격 전압 | 7.2kV~40.5kV |
---|---|---|---|
작업 전압 | 110V/220V | 정격 전류 | 16A |
작업 전압 | AC 220V | 구멍 | 123*25 |
강조하다 | SF6 황 헥사플루오라이드 스위치 기어,GL-3 SF6 황 헥사플루오라이드 스위치장치,고전압 표시기 GL-3 |

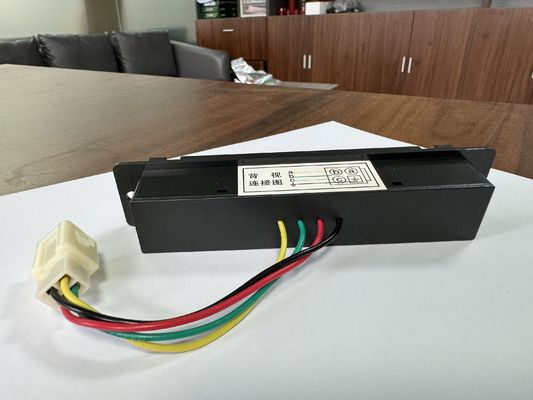

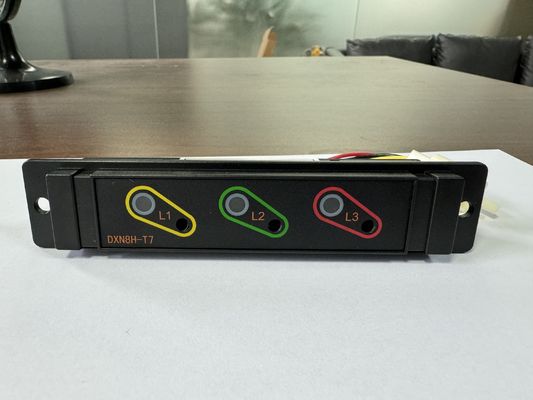

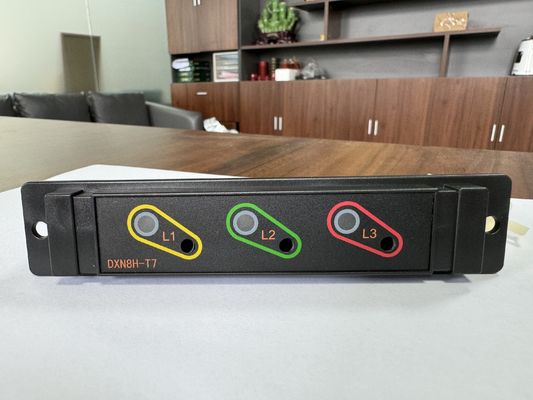

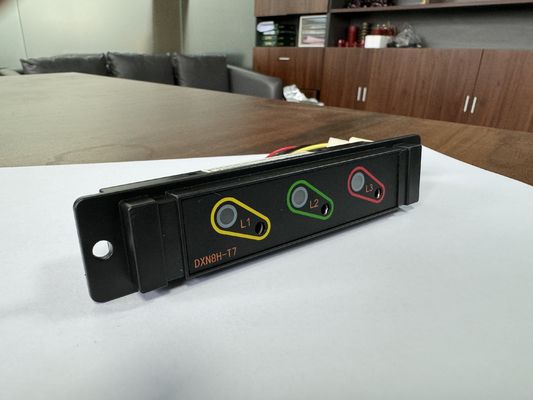

SF6 육불화황 스위치기어 장비를 갖춘 GL-3 고전압 표시기
(1) 고전압 스위치보드의 기능은 전선이 전기적 간극으로 들어가는 것을 방지하여 스위치보드 문을 접지 스위치에 잠그는 것입니다. 즉, 접지 스위치가 닫힌 후에만 열 수 있습니다. 사고를 통해 구형 스위치보드의 5가지 방지 잠금 장치가 불완전하다는 것이 드러났습니다.
(2) 고전압 스위치기어의 전기 검사 문제는 오랫동안 전력 안전 생산을 괴롭혀온 문제입니다. 완전 밀폐형 5개 스위치기어의 기계적 및 잠금 장치는 먼저 확인하고 접지선을 연결하는 것과 같은 안전 규정의 요구 사항을 충족할 수 없습니다. 전원 차단 작업의 성능에서 접지 스위치를 작동하기 전에 장비에 전압이 없는지 확인해야 하기 때문입니다.
(3) 네온 램프를 표시 요소로 사용하는 고전압 전기 표시 장치는 배전반에서 널리 사용됩니다. 오랜 기간 작동 후 가시성이 크게 떨어지고 네온 버블이 광범위하게 손상되는 것으로 나타났습니다. 이러한 결함을 보완하기 위해 전기 표시 장치에 네온 램프 작동/닫힘 스위치가 설치되었으며, 이는 정상 시에는 꺼진 상태로 전체 고전압 전기 표시 장치를 일시적으로 비활성화합니다. 이러한 처리는 라인 측에 전기가 있는지 여부를 모니터링하는 고전압 활성 표시 장치의 역할을 상실합니다.
(4) 강제 전기 래칭이 있는 구형 고전압 전기 표시 장치는 원리가 너무 간단하여 A, B 및 C 상 센서의 신호를 반파 정류하고 직접 결합하여 래칭 회로를 제어합니다. 이러한 방식으로 시스템에 단상 접지 또는 상 부재 이상이 발생하면 잠금 제어 전압의 드리프트로 인해 전기적으로 연결된 접지 스위치 사고가 발생할 수 있습니다.
항목 | 기술 데이터 | ||||||||||||
정격 전압(KV) | 7.2 | 12 | 24 | 40.5 | |||||||||
정격 주파수(Hz) | 50 | ||||||||||||
절연체(용량) | 절연 | 주파수 내전압 5분(KV) | 32 | 42 | 68 | 100 | |||||||
주파수 내전압 1분(V) | 2000 | ||||||||||||
조명 임펄스 내전압(KV) | 60 | 75 | 125 | 185 | |||||||||
부분 방전(pc) | ≤10 | ||||||||||||
용량 | 20pF | ||||||||||||
