전원 개폐 장치 1250A에 실내 측 산 진공 차단기 고전압

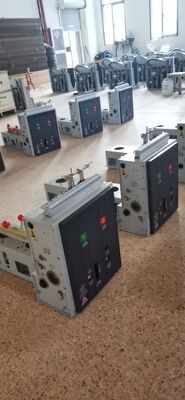

VS1(VBM7)-12 측면 장착 고전압 실내 진공 차단기, 파워 스위치기어 630A-1250A

VS1-12(VBM7) 진공 차단기는 고정형 구조를 채택했습니다. 주로 고정형 스위치기어에 사용되며, 송배전 선로의 제어 및 보호를 위해 개별적으로 사용할 수 있습니다.

VS1-12(VBM7) 진공 차단기는 작동 전류 범위 내에서 빈번하게 작동하거나 단락 전류를 여러 번 차단할 수 있습니다. 기계적 수명은 최대 30,000회, 정격 용량
단락 전류 50회 차단 가능.
VS1 진공 차단기는 재폐로 작업에 적합하며 높은 작동 신뢰성과 긴 서비스 수명을 제공합니다.

VS1-12(VBM7) 진공 차단기(일반형)는 수직 절연체를 사용하여 기후 영향을 방지합니다. 유지보수 측면에서는 일반적으로 작동 간 또는 청소 및 윤활만 필요합니다.

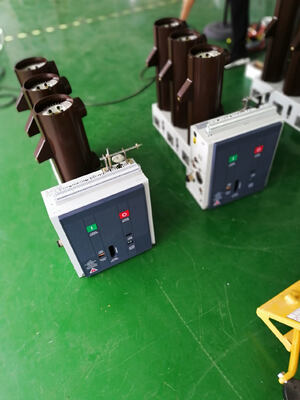

VS1-12(VBM7) 진공 차단기(폴형)는 솔리드 절연 구조-일체형 실링 폴을 채택하여 유지보수가 필요 없습니다.

VS1-12(VBM7) 진공 차단기는 스위칭 캐비닛에 고정형 또는 인출형으로 설치할 수 있으며 프레임에도 설치할 수 있습니다.

VS1(VBM7)-12 측면 장착
기계적 잠금 없이 코어를 상하단 한계 위치에 유지합니다. 동작 신호가 있을 때, 투입 또는 분리 코일의 전류는 자기 전위를 생성합니다.
코일에서 생성된 자기장과 영구 자석에서 생성된 자기장이 중첩되어 합성 자기장을 형성합니다. 고정된 구동 로드와 함께 자기 코어가 합성 자기력에 의해 작동되어 지정된 속도로 스위치 본체가 투입 및 차단됩니다. 이 메커니즘은 이동 철심이 에너지 소비 없이 여정의 두 끝에서 유지될 수 있기 때문에 이중 안정 구조라고 합니다.
