6300A에 의하여 주조되는 케이스 차단기

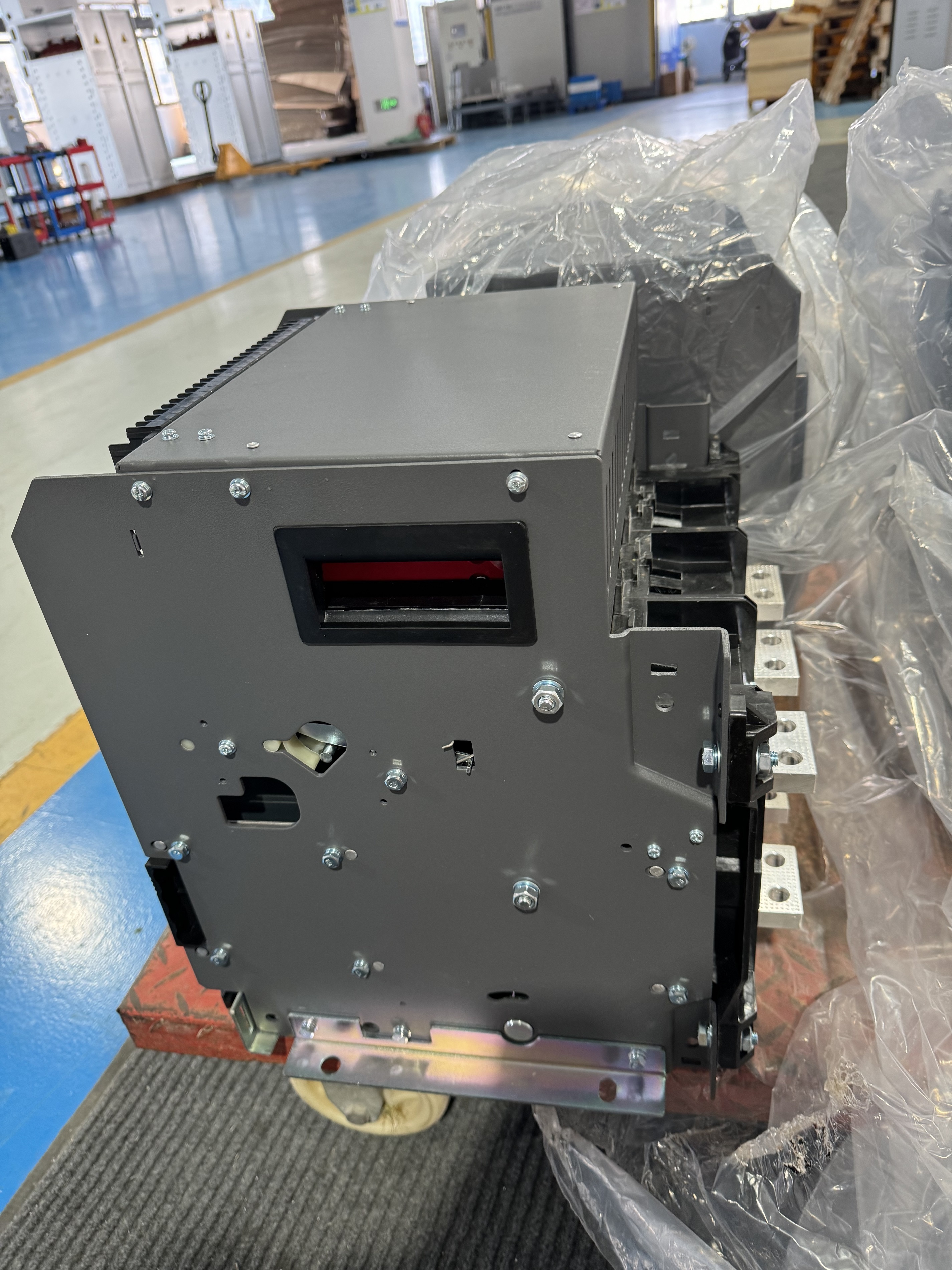

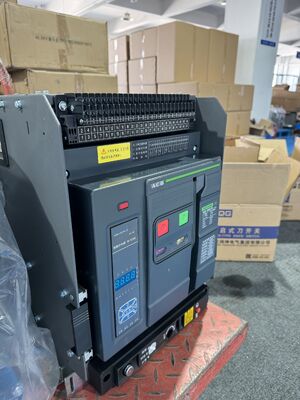

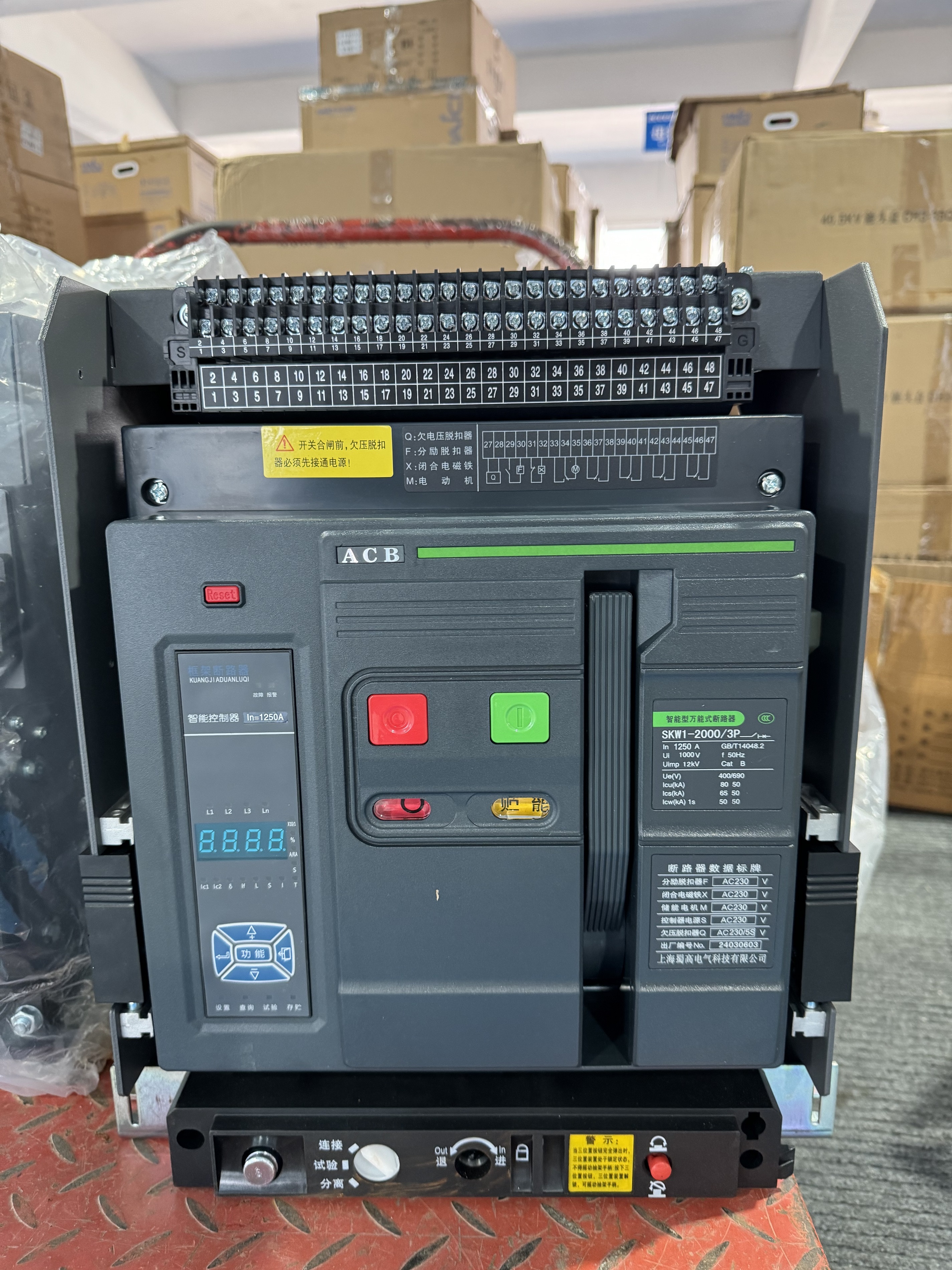

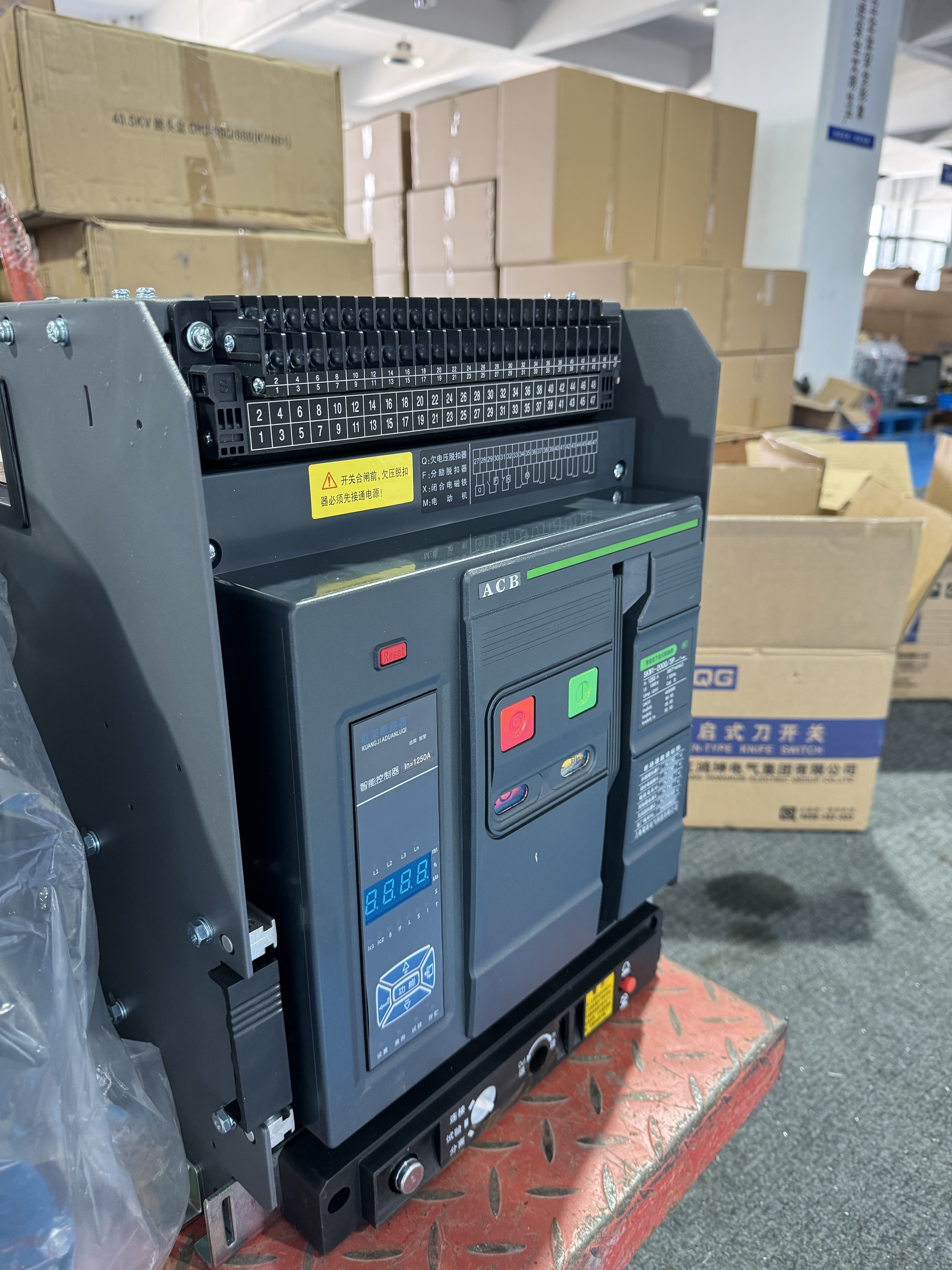

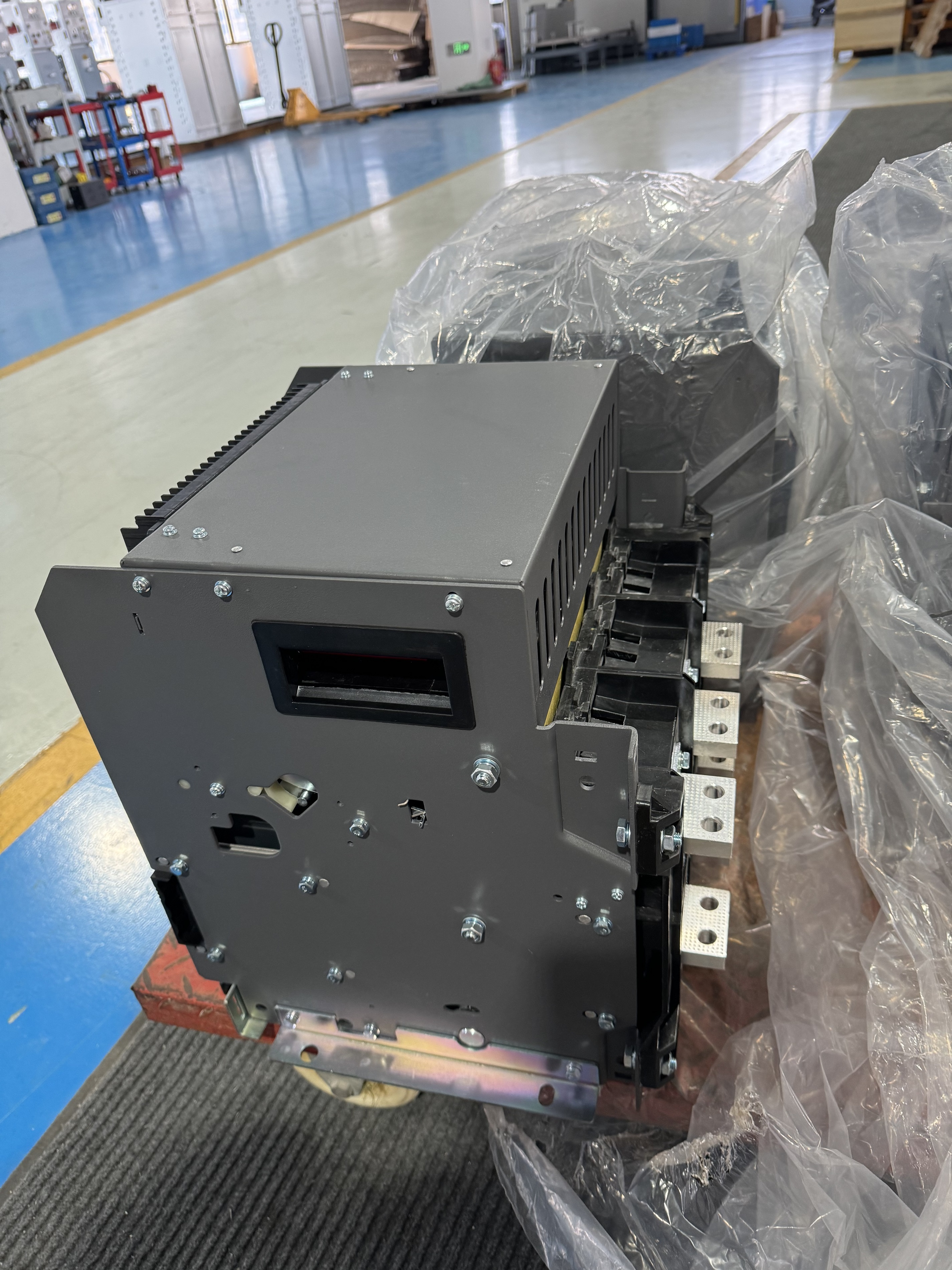

6300A 성형 케이스 차단기

소개

저전압 차단기(이하 차단기)는 AC 50Hz, 정격 전압 660V(690V) 이하, 정격 전류 400A~6300A의 배전 네트워크에 적합하며, 전기 에너지를 분배하고 회로 및 전원 장비를 과부하, 저전압, 단락, 단상 접지 등의 고장으로부터 보호하는 데 사용됩니다. 차단기는 지능형 보호 기능과 정밀한 선택적 보호 기능을 갖추고 있어 전원 공급의 신뢰성을 향상시키고 불필요한 정전을 방지할 수 있습니다. 동시에 개방형 통신 인터페이스를 통해 제어 센터 및 자동화 시스템의 요구 사항을 충족하는 4가지 원격 제어를 수행할 수 있습니다. 차단기는 해발 2000미터에서 8000V의 임펄스 내전압을 가지며(다른 고도는 표준에 따라 보정되며 최대 12000V를 초과하지 않음) 차단기는 지능형 컨트롤러와 센서 없이 개폐기로 사용할 수 있으며 하나로 표시됩니다.
차단기는 GB14048.2 "저전압 개폐 장치 및 제어 장치 저전압 차단기" 및 IEC60947-2 "저전압 개폐 장치 및 제어 장치 차단기" 표준을 충족합니다.

특징

1. 3극 및 4극, 서랍형 및 고정형으로 라인에 설치 가능;
2. 다양한 지능형 컨트롤러를 갖추고 있으며, 다양한 기능을 제공합니다: 지능형 기능, 디스플레이 기능.
3. 설정 기능, 모니터링 기능, 고장 메모리 기능, 원격 측정, 원격 조정, 원격 제어, 원격 통신을 달성하기 위해 통신 인터페이스를 가져올 수 있습니다. O 보호 기능이 완벽하고 설정이 편리하며 정밀도가 높으며 순간, 짧은 지연, 긴 지연, 단상 접지와 같은 보호 기능이 있습니다.

분류

1 설치 방법에 따른 분류
a. 고정형 b. 서랍형
2 극 수에 따른 분류: 3극, 4극
3 작동 모드에 따른 분류
a. 전기 작동
b. 수동 작동 (점검 및 유지 보수용) O 트립 장치
지능형 컨트롤러, 순간(또는 지연) 저전압 트립 장치, 분로 트립 장치.
지능형 컨트롤러 성능:
a. 지능형 컨트롤러는 H형(통신형), M형(일반 지능형), L형(경제형)으로 나뉩니다. b. 과부하 장기 지연 반전 시간 제한, 단기 지연 반전 시간 제한, 타이밍 제한, 순간 기능이 있습니다. 필요한 보호 특성은 사용자가 설정할 수 있습니다. C. 단상 접지 보호 기능; d. 디스플레이 기능: 설정 전류 표시, 작동 전류 표시, 각 라인의 전압 표시(주문 시 전압 표시 제안); e. 경보 기능: 과부하 경보; f. 자체 점검 기능: 과열 자체 점검, 마이크로컴퓨터 자체 진단; g. 테스트 기능: 컨트롤러의 작동 특성 테스트.

정상 작동 조건 및 설치 조건

주변 공기 온도
상한값은 +40°C를 초과하지 않고, 하한값은 -5°C 이하로 떨어지지 않으며, 24시간 평균값은 +35°C를 초과하지 않습니다. 참고: 하한값이 -10°C 또는 -25°C인 작업 조건의 경우 사용자는 공장에 보고하여 확인해야 합니다. 상한값이 +40°C를 초과하거나 하한값이 -10°C 또는 -25°C 미만인 작업 조건의 경우 사용자는 당사 공장과 상담해야 합니다.
설치 장소의 고도는 2000m를 초과하지 않습니다.
◎대기 조건
주변 공기 온도가 +40°C일 때 대기의 상대 습도는 50%를 초과하지 않습니다. 낮은 온도에서는 더 높은 상대 습도를 가질 수 있습니다. 가장 습한 달의 평균 최대 상대 습도는 90%이고, 해당 월의 평균 최저 기온은 +25°C이며, 온도 변화로 인한 제품 표면의 응결을 고려합니다. 요구 사항을 초과하는 사용자는 당사 공장과 상담해야 합니다.
◎보호 등급: IP30
◎사용 범주: B형 또는 A형
O 설치 범주
정격 작동 전압 660V(690V) 이하의 차단기 및 저전압 트립 장치, 전력 변압기의 1차 코일은 설치 범주 V에 사용됩니다. 보조 회로 및 제어 회로 설치 범주는 II입니다.
O 설치 조건
차단기는 이 설명서의 요구 사항에 따라 설치해야 합니다. 차단기의 수직 경사는 5도를 초과하지 않아야 합니다(광산 차단기의 경사는 15도를 초과하지 않아야 합니다).
