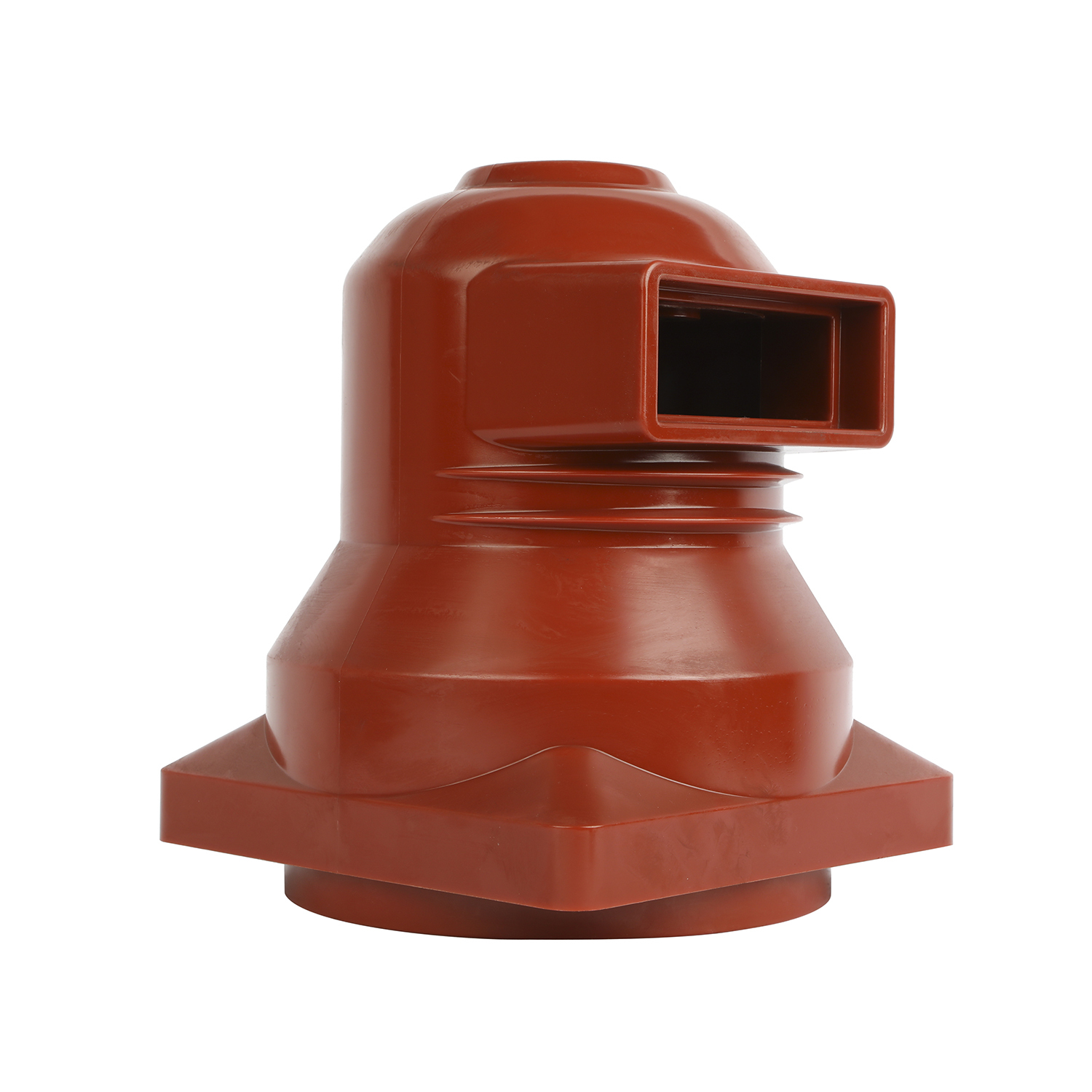

IEC 표준 에폭시 수지 주둥이 절연체, 3150A 12kV HV 개폐기 절연체

원래 장소 온주
브랜드 이름 QIUPU
인증 IEC
모델 번호 CHN3-12Q/250 3150A
최소 주문 수량 60pcs
포장 세부 사항 종이팩
배달 시간 7 일
지불 조건 티 / T는, 웨스턴 유니온
공급 능력 50000pcs/months

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
재료 주조 수지, 에폭시 수지 속도 전압 12kV
현재의 3150A 연면 거리 240mm
색상 빨간색 공예 작업 APG
강조하다

에폭시 레진 캐스트 절연체

,

관 절연체

,

IEC기준 HV 개폐기 절연체

메시지를 남겨주세요
제품 설명

CHN3-12Q/250 3150A 10kV 주조 수지 에폭시 수지 절연체 Spolt 부싱, KYN28-12 개폐 장치 포함







중간 캐비닛은 변위 스위치 장비의 경우 모두 금속 갑옷으로 알려져 있습니다. 최대 작동 전압이 3.6 / 7.2 / 12kV인 고전압 배전 장치이며, 3상 AC 50Hz 단일 버스 세그먼트 시스템 또는 이중 버스 세그먼트 시스템의 실내 배전 장치입니다. 3.6-12kV의 네트워크 전력을 수신하고 일치시키며, 전기 회로를 제어, 보호, 모니터링 및 측정하는 데 사용됩니다. 중간형 개폐 장치는 주로 발전소, 중소형 발전기, 전력 시스템의 변전소, 산업 및 광산 기업의 전력 공급, 배전, 대형 고전압 모터 시동에 사용됩니다.



Zhongzhigui의 전체 이름은 Armoured Installed Switchgear로, 버스와 대시보드(서로 격리됨), 중간에 회로 차단기실, 하단에 케이블실이 있는 3층 구조의 중간 금속 스위치를 이동합니다. 회로 차단기가 중간층에 있기 때문에 갑옷형으로 금속 폐쇄 스위치 장비를 이동하는 유형이라고 하며, 캐비닛의 약자입니다.



구조 원리



높고 높은 구조 및 등가 구조


표준 중간 캐비닛은 높고 낮은 구조이며, 전면 높이는 2300mm, 후면 높이는 2000mm입니다. 그리고 윤곽 구조는 일치합니다. Gaodigui의 버스바는 곡물처럼 배열되어 있으며, 계기실은 분리된 구조로 분리 가능합니다. 윤곽 캐비닛 버스바는 수직 지그재그로 배열되어 있으며, 계기실과 캐비닛 본체가 통합되어 있습니다. 동일한 높이 구조는 높고 낮은 구조보다 더 큰 장착 공간을 가지며, 생산 및 작동 유지 보수에도 편리합니다.


접지 스위치 후면 및 중앙
중성 캐비닛의 접지 스위치는 후면 및 중앙의 두 가지 설치 모드를 가지고 있습니다. 접지 스위치를 다시 넣을 때 케이블 건설 또는 유지 보수는 캐비닛 하단 도어 전면에서 진입해야 하며, 건설이 쉽지 않습니다. Zhongzhigui의 전면 및 후면 도어는 접지 스위치와 "5중 보호" 연동되어야 합니다. 접지 스위치가 배치되면 케이블 건설 또는 유지 보수는 후면 하단 캐비닛 도어를 통해 진입합니다. 일반적으로 캐비닛 하단은 철판으로 분리되어 있으며, 전면에는 전도체가 없고, 후면 도어와 접지 스위치는 "5중 보호" 연동을 위해 사용됩니다.

"5가지 예방" 기능 완벽
캐비닛 구동 메커니즘과 회로 차단기 섀시 카를 통해 "5가지 예방" 기능의 전기적 작동을 달성합니다. 일부 새로운 전기 조건 및 작동 모드에서 캐비닛의 "5중 보호" 기능의 일부가 요구 사항을 충족하지 못할 수 있으며, "5중 보호" 기능을 개선해야 합니다.


접지 스위치 래칭
Zhongzhigui 전력선은 "손에 손을 잡고" 전원을 사용하며, 중앙 캐비닛의 회로 차단기가 테스트 위치에 있을 때 다른 변전소에서 전원을 공급받을 수 있습니다. 접지 스위치 전에 전선에서 전원이 나오지 않도록 해야 하며, 세 가지 주요 잠금 작동이 있습니다.



항목 이름 정격 전압 (KV) 정격 주파수 (Hz) 주파수 내전압 5분 (KV) 국부 방전 (pc) 크리프 거리 (mm) 분쟁 굴곡 (kN) 낙뢰 임펄스 내전압 (KV)

1 접촉기 박스 (1250A) 12 50 42 ≤10 >240 ≥10 100
2 접촉기 박스 (1600A) 12 50 42 ≤10 >240 ≥10 100
