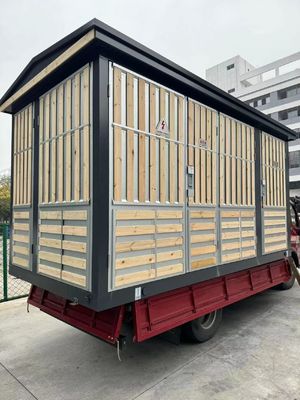

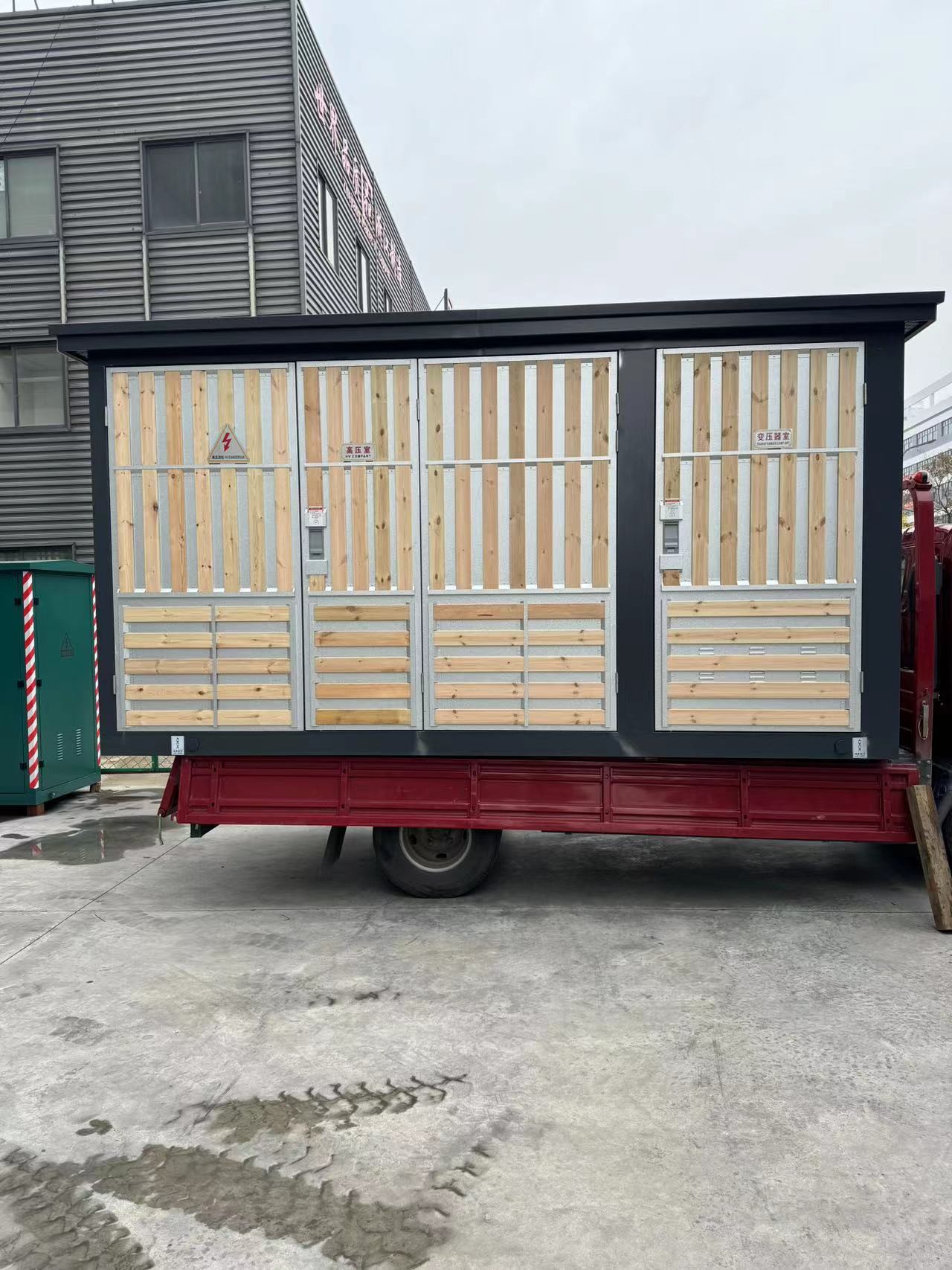

Outdoor Prefabricated Substation European Style Electrical Substation Box

원래 장소 wenzhou
브랜드 이름 Qiupu
인증 GB17467
모델 번호 YB-12/630A/1250A
최소 주문 수량 교섭할 수 있습니다
가격 Negotiable
배달 시간 7일입니다
지불 조건 L/C (신용장), 인수 인도, D/P (지급도 조건), 전신환, 웨스턴 유니온, 머니그램
공급 능력 5000

무료샘플과 쿠폰을 위해 나와 연락하세요.

왓츠앱:0086 18588475571

위챗: 0086 18588475571

스카이프: sales10@aixton.com

만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.

x
제품 상세 정보
고도 1000M 대기 온도 -25C~+40C
정격 전류 630A/1250A 관계되는 온도 일일 평균은 많아야 95%이고 월간 평균이 많아야 90%입니다
하이 라이트

Prefabricated Substation

,

European Style Electrical Substation Box

,

1250A Electrical Substation Box

메시지를 남겨주세요
제품 설명

야외 미리 제조하는 지국 유러피언 스타일 전기 변전소 상자



제품 설명



이 제품은 완전히 GB17467 고전압과 저전압 미리 제조하는 지국 기준에 따릅니다. 그것은 도시적 공 권력 유통, 가로등 배전, 산업적이고 마이닝 기업, 도시 빌딩, 주택 구역, 유전 단말기, 호텔, 공원들과 공사장, 등에 적합합니다. 그것은 환형망 또는 단말기 전력 공급을 실현할 수 있습니다.



모델과 그것의 의미



Outdoor Prefabricated Substation European Style Electrical Substation Box 0

①Prefabricated 지국
②Structural은 특징을 이룹니다 : P-제품 폰트 ; M-눈 폰트
③Design 일연번호

고압측 (kV)의 ④Rated 전압
저전압 부 (kV)의 ⑤ 정격 전압
⑥ 트랜스 정격용량 (kVA)



사용의 상태

사용자들은 명령하면 다음과 같은 정보를 제공할 필요가 있습니다 :
오우 높이 : W 1000m ;
오아마비엔트 온도 : ·25. ( : ~+40. ( : ;
오레라티브 습도 : 더 데일리는 평균 값은 기껏해야 95%이고 매월 평균 값이 많아야 90%입니다 ;
오우 제진 테이블 수준 : 수평 가속도 0.4m/s2, 종가속도 0.15m/s2 ;
오우 설치 위치가 어떤 심한 충격과 심각한 오염과 화학적인 부식과 어떤 전도성 분진 또는 폭발 위험도 가지지 않습니다. 정상사용조건을 위한 요건이 미안하지만, 충족되지 않을 때 해결하기 위한 우리의 기업을 고려하세요.



기술적인 매개 변수





이름 유닛 하이-볼타게 전기 제품 트랜스 저전압 전기 제품 I
정격 전압 kV 6/10 6/0.4 10/0.4 0.4
정격용량 kVA   50-1600
정격 전류 A 200, 400, 630   100-3200
평가된 단락 차단 전류 A 로드 스위치 400-630   15~63kA
kA 콤비네이션 스위치는 퓨즈에 의존합니다
평가된 단구간 내전류 kA 16, 20(4s)   15(ls)
  30(ls)
평가된 최대 내전류 kA 31.5, 50   30
  63
상용 주파 내성 전압(Imin) kV 상대적으로 그리고 alternately32/42 25/35 (기름에 재우기) W 0.3,2
차단 파괴 36/48 20/28(Dry) >0.3,2.5
전격적 임펄스 내전압 (피크 값) kV 상대적으로 그리고 alternately60/75 60/75
차단 파괴 70/85
내각 보호 수준     IP32
소음 수준 DB (데시벨)   55
행정적 표준   GB/T 17467
  DL/T537 <6-35kvbox-type substation="" ordering="" technical="" conditions="">



기록 : 항목 5와 6는 흡수 전력이 200kVA 이하일 때 요구되지 않습니다.



설비 면적 그림



Outdoor Prefabricated Substation European Style Electrical Substation Box 1Outdoor Prefabricated Substation European Style Electrical Substation Box 2



1. 가정
2. 블라인드
3. 외부 측량통
4. 인양 링
5. 슬롯 엄격한 샤시

6. 문
7. 스트립 벽돌, 모조 벽돌 벽 표면
8. 콘크리트 기초
9. 죽음 토대 배출구



명령할 때 알 필요가 있으세요



사용자들은 명령하면 다음과 같은 정보를 제공할 필요가 있습니다
오모델, 능력, 양, 색상과 크기 요구조건, 쉘 소재 ;
오우 변화 모델, 성능, 연결반, 태핑 범위와 임피던스 요구 ;
오우 고전압 부분 초기의 와이어링 계획, 구성 요소 모델들, 상술과 요구조건 ;
트랜스폼러 유가 (25#, 45#, 높은 점화 포인트 오일) ;
오우 권한 지적 관리 네트워크 또는 박스-타입 지국에 대한 자산 관리의 네트워크 구성 요구 ; 오우 사용 환경 요건.
